Торцевое уплотнение для насоса позволяет сделать устройство более герметичным в зонах с особым риском утечек, а именно там, где вращающийся приводный вал проходит через крышку изделия. Это необходимо, когда насос активно взаимодействует с токсичными, горючими и ядовитыми жидкостями. Торцевое уплотнение отличается особой устойчивостью к давлению, благодаря чему оно надежно защищает устройство от протекания.

Как работает торцевое уплотнение для насоса?

Торцевое уплотнение для насоса – деталь, подбор которой требует опыта, квалификации и анализа деятельности. Неправильный выбор изделия может привести к проблемам во время эксплуатации и быстрого изнашивания. Если вы не знаете, какая модель будет оптимальной именно в вашем случае, не бойтесь обращаться к нам. Мы качественно проконсультируем Вас и ответим на все вопросы.

Торцевое уплотнение для насоса, если вкратце, имеет сложную конструкцию, состоящую из двух частей:

  1. Неподвижная, закрепленная в корпусе устройства.
  2. Подвижная, закрепленная на валу устройства и постоянно вращается с ним, прижимаясь к неподвижной части с помощью пружин.

Существует несколько моделей торцевых уплотнений. Конструкция в каждой из них немного отличается друг от друга, поскольку разработана для выполнения разных задач.

В основном, основа этого изделия состоит из двух поверхностей: подвижной и неподвижной. По всем стандартам и нормам они являются идеально отполироваными. Наиболее распространенными среди них являются графит, карбид кремния и карбид вольфрама.

Производители изделия сделали всё, чтобы его эксплуатация была длительной и качественной. Каждая деталь оборудована специальной «жидкой пленкой» - пространством между подвижным и неподвижным элементами во избежание слишком сильного трения.

Также для правильной, длительной и эффективной работы устройства, нужно правильно подобрать центровку между валом насоса и его двигателем. Это поможет избежать быстрого изнашивания торцевого уплотнения даже если устройство работает на высокой мощности.

Какие торцевые уплотнения для насоса бывают?

У нас вы можете скачать каталог торцевых уплотнений для насоса со всем ассортиментом доступных моделей. Кроме того, мы можем осуществить подбор по марке насоса EMU, Ebara, FRISTAM, INOXPA, KOLMEKS, Leszczyńska Fabryka Pomp, GRUNDFOS, Lowara, PENTAX, SAER, SPERONI, WILO. Также в наличии есть детали для насосов других моделей.

Говоря о конструкционных особенностях торцевых уплотнений, следует поделить их на несколько категорий:

  • Одинарное.

Наиболее простой вид торцевых уплотнений для насоса. Не подходит для жидкостей со способностью к кристаллизации, поскольку может быстро выйти из строя. Является идеальным вариантом для перекачки светлых нефтепродуктов, некоторых видов пищевых жидкостей, кремов и косметики, битума, мазуты, нефти.

Одинарное торцевое уплотнение имеет длительный срок работы. Однако, существуют несколько нюансов для эксплуатации именно этого изделия. Все они относятся к совместимости детали с перекачиваемой жидкостью, то есть соответствие химическому составу и температуре перекачки.

  • Двойное.

Универсальный вид торцевых уплотнений для насоса, позволяющий работать с крайне токсичными веществами. Обеспечивает защиту даже от минимальных протечек, поэтому активно используется в предприятиях по перекачке дорогой фармацевтической или косметической, опасной, склонной к кристаллизации, газообразной жидкости.

Двойное торцевое уплотнение для насоса имеет более длительный срок эксплуатации, за счёт чего часто используется в тех случаях, когда одинарная модель быстро изнашивается и теряет технические свойства.

Разновидности двойных торцевых уплотнений для насоса

В ассортименте двойных торцевых уплотнений для насоса существует три основных конструкции, имеющие свои преимущества и недостатки. Существуют несколько разновидностей деталей такой модели: расположения «спиной к спине», «тандем», «лицом к лицу».

Модель «спиной к спине» предполагает установку двух частей уплотнения противоположно друг к другу внутри сальниковой камеры. Особенностью детали с такой конструкцией является компактный размер, высокий уровень производительности и возможность простого выравнивания скользящих поверхностей. Среди недостатков следует выделить ограниченное давление и возможность попадания внутренней жидкости в перекачиваемый продукт во время поломки.

Модель «тандем» - конструкция, где два набора уплотнений установлены последовательно. Она повышает уровень надежности всей системы. Среди преимуществ этой детали: наличие резервной защиты, возможность работы с абразивными жидкостями и использования при высоком давлении (давление затворной жидкости должно быть ниже давления рабочей среды).

«Лицом к лицу» - обладает простой конструкцией. Тем не менее, торцевое уплотнение для насосов такого типа не обеспечивает резервного уплотнения и имеет сниженную надежность в сравнении с другими вариантами.

Когда нужно заменить торцевое уплотнение для насоса?

Существует несколько причин поломок торцевого уплотнения для насоса, приводящих к необходимости замены детали. Среди них нужно выделить:

  • Износ;
  • Неправильный выбор изделия;
  • Использование при сухом ходе, когда модель для этого не предназначена;
  • Залипание уплотнения;
  • Неправильный монтаж изделия.

Износ торцевого уплотнения для насоса происходит в следствии длительной эксплуатации изделия. Это природный процесс, наступление которого можно только отстрочить, следя за некоторыми факторами, типа высокой температуры или абразивных включений, правильностью монтажа и подбора модели.

Неправильный выбор изделия без анализа рабочей среды приводит к ускорению процесса износа. Срок эксплуатации может снизиться с нескольких лет до 3-6 месяцев. Чтобы этого не произошло, перед выбором торцевого уплотнения для насоса, консультируйтесь с профессионалами или обращайтесь к нам за квалифицированной консультацией.

Использование изделия при сухом ходе повышает степень износа изделия на целых 20%. Это можно предусмотреть при помощи правильного монтажа автоматики и регулярного спуска воздуха с насосной части устройства.

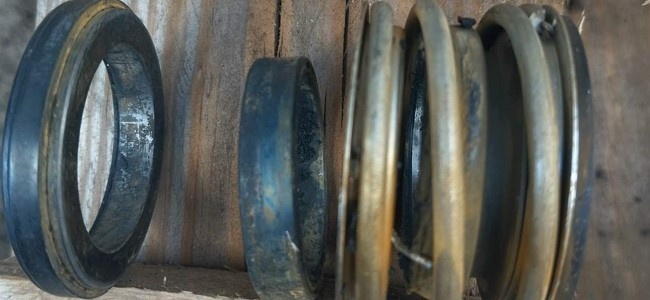

После длительного простоя насоса, части торцевого уплотнения могут слипаться между собой или к валу, что приводит к утрате эксплуатационных свойств. Этого можно не допустить при помощи прокручивания вала во время складского хранения или использования встроенной функции защиты от залипания.

Неправильный монтаж изделия приводит не только к износу, но и к полному выходу насоса из строя. Используйте услуги профессионалов для создания хорошей балансировки рабочего колеса и соблюдения правил установки торцевого уплотнения.

Преимущества торцевых уплотнений

Торцевые уплотнения имеют множество преимуществ перед другими средствами герметизации:

  • Полная минимизация утечки;
  • Небольшие расходы на обслуживание изделия;
  • Возможность использования при высоком давлении;
  • Использование в агрессивной рабочей среде.

Как выбрать торцевое уплотнение для насоса?

Выбрать торцевое уплотнение для насоса без сторонней помощи достаточно сложно. Поэтому у нас есть функция «Заказать консультацию», а также возможность скачать таблицу аналогов уплотнений других производителей.

Торцевое уплотнение для насоса выбирается, исходя из информации о свойствах жидкости, уровня давления, температуры, характеристики жидкости, надежности и нормах выброса. При постоянной работе с жидкостью, деталь не должна поддаваться коррозии, поэтому выбирайте варианты со специальными покрытиями или антикоррозийными материалами.

В зависимости от давления выбирается тип балансировки, а температура влияет на материалы деталей уплотнения.

Таким образом, подбор изделия должен проводится с учётом модели насоса и условий рабочей среды (условий эксплуатации). Например, если вы работаете с жидкостями, не склонными к кристаллизации и рассчитываете на небольшой бюджет, выбирайте одинарное торцовое уплотнение. В других случаях вам подойдут двойные модели.
