R-MG1

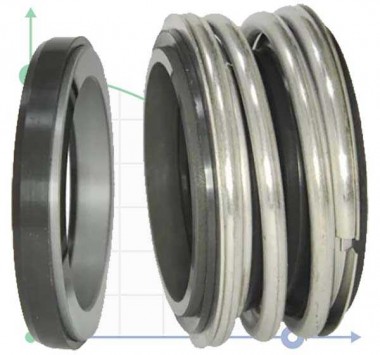

Торцевое уплотнение R-MG1

Температура: -20°~140°

Давление: ≤1.4 МПа

Скорость: ≤15 м/сек

Материалы

  • Вращающееся кольцо: Carbon/SIC/TC.
  • Неподвижное кольцо: Ceramic/SIC/TC.
  • Сильфон: NBR / EPDM / VITON.
  • Пружина: SS304 / SS316.
  • Металлические части: SS304 / SS316.

Одинарное торцевое уплотнение R-MG1 с эластомерным сильфоном, неразгруженное, с вращающимся подпружиненным узлом, независимое от направления вращения вала.

Применение в насосах ALLWEILER, Alfa Laval, DAB, NETZSCH, Johnson pump, Dreno, Calpeda, E-Tech, Foras, Grundfos, ANDRITZ Ritz, Hidrostal, Hydro-Vacuum S.A., Inoxpa, Ebara, Lowara, KSB, KM, Mas Daf, Pedrollo, SAER, Pentax, Speroni, Sprut, Svanehoj, Standart, SPOMASZ ZAMOŚĆ S.A., TAJFUN, WILO, Zenit, Бурун, Гном, НЦС, ЦВК, KMЛ и многих других.

Аналог торцевых уплотнений: Burgmann MG1, AESSEAL B02, LATTY T700, Flowserve Pac-Seal 190, ROTEN L3, Vulcan Type 19, ANGA A1, Sterling SMG1, Lidering M212.N2, DIMER TCP.1-60. Используется в центробежных насосах, миксерах и другом оборудовании, особенно рекомендуется для сред, которые содержат твердые включения (например, сточные воды). R-MG1 часто используют в качестве тандемного или двойного уплотнения.

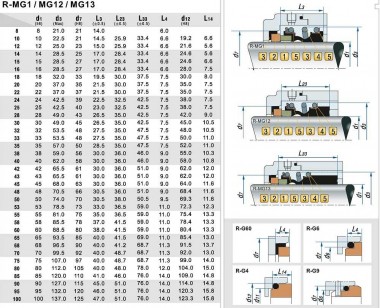

d1 (h6) d3 (Max) d7 Н8 L3 (±0.5) L4 d12 (H8) L14
8 21.0 21 14.0 6.0
10 22,5 21 14,5 6,6 19,2 6,6
12 25,0 23 15,0 6,6 21,6 5,6
14 28,5 25 17,0 6,6 24,6 5,6
15 28,5 27 17,0 6,6 24,6 6,6
16 28,5 27 17,0 6,6 28,0 7,5
18 32,0 33 19,5 7,5 30,0 8,0
19 36,5 35 21,5 7,5 35,0 7,5
20 37,0 35 21,5 7,5 35,0 7,5
22 37,0 37 21,5 7,5 35,0 7,5
24 42,5 39 22,5 7,5 38,0 7,5
25 42,5 40 23,0 7,5 38,0 7,5
28 49,0 43 26,5 7,5 42,0 9,0
30 49,0 45 26,5 7,5 45,0 10,5
32 53,5 48 27,5 7,5 48,0 10,5
33 53,5 48 27,5 7,5 50,0 11,0
35 57,0 50 28,5 7,5 52,0 11,0
38 59,0 56 30,0 9,0 55,0 10,3
40 62,0 58 30,0 9,0 58,0 10,8
42 65,5 61 30,0 9,0 62,0 12,0
43 65,5 61 30,0 9,0 62,0 12,0
45 68,0 63 30,0 9,0 64,0 11,6
48 70,5 66 30,5 9,0 68,4 11,6
50 74,0 70 30,5 9,5 69,3 11,6
53 78,5 73 33,0 11,0 72,3 12,3
55 81,0 75 35,0 11,0 75,4 13,3
58 85,5 78 37,0 11,0 11,0 13,3
60 88,5 80 38,0 11,0 80,4 13,3
65 93,5 85 40,0 11,0 85,4 13,0
68 96,5 90 40,0 11,3 91,5 13,7
70 99,5 92 40,0 11,3 92,0 13,0
75 107,0 97 40,0 11,3 99,0 14,0
80 112,0 105 40,0 12,0 104,0 15,0
85 120,0 110 41,0 14,0 109,0 14,8
90 127,0 115 45,0 14,0 114,0 14,8
95 132,0 120 46,0 14,0 120,3 15,8
100 137,0 125 47,0 14,0 123,3 15,8
