R-MG13

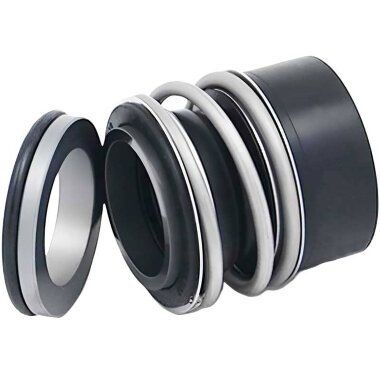

Торцевое уплотнение R-MG13
Температура: -20°~140°
Давление: ≤1.4 МПа
Скорость: ≤15 м/сек
Материалы
- Вращающееся кольцо: Carbon/SIC/TC
- Неподвижное кольцо: Ceramic/SIC/TC.
- Сильфон: NBR / EPDM / VITON.
- Пружина: SS304 / SS316.
- Металлические части: SS304 / SS316.
Торцовое уплотнение R-MG13 - наиболее редко используемый вариант уплотнения из серии "MG". Размеры как для R-MG1 и R-MG12, но с удлиненной цилиндрической частью сильфона для обеспечения монтажной длины L33. Используется в центробежных насосах для воды и дренажных вод. Возможно применение в насосах Grundfos (NB) и многих других. Аналог торцевых уплотнений: Burgmann MG13, Lidering М212.N13, DIMER TCP.13-60.

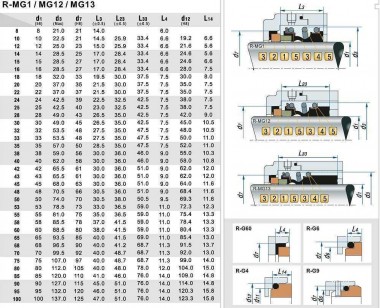

| d1 Н6 | d3 (Max) | d7 | L33 (±0 5) | L4 | d12 (H8) | 114 |
| 10 | 22,5 | 21 | 33,4 | 6,6 | 19,2 | 6,6 |
| 12 | 25,0 | 23 | 33,4 | 6,6 | 21,6 | 5,6 |
| 14 | 28,5 | 25 | 33,4 | 6,6 | 24,6 | 5,6 |
| 15 | 28,5 | 27 | 33,4 | 6,6 | 24,6 | 6,6 |
| 16 | 28,5 | 27 | 33,4 | 6,6 | 28,0 | 7,5 |
| 18 | 32,0 | 33 | 37,5 | 7,5 | 30,0 | 8 |
| 19 | 36,5 | 35 | 37,5 | 7,5 | 35,0 | 7,5 |
| 20 | 37,0 | 35 | 37,5 | 7,5 | 35,0 | 7,5 |
| 22 | 37,0 | 37 | 37,5 | 7,5 | 35,0 | 7,5 |
| 24 | 42,5 | 39 | 42,5 | 7,5 | 38,0 | 7,5 |
| 25 | 42,5 | 40 | 42,5 | 7,5 | 38,0 | 7,5 |
| 28 | 49,0 | 43 | 42,5 | 7,5 | 42,0 | 9 |
| 30 | 49,0 | 45 | 42,5 | 7,5 | 45,0 | 10,5 |
| 32 | 53,5 | 48 | 47,5 | 7,5 | 48,0 | 10,5 |
| 33 | 53,5 | 48 | 47,5 | 7,5 | 50,0 | 11 |
| 35 | 57,0 | 50 | 47,5 | 7,5 | 52,0 | 11 |
| 38 | 59,0 | 56 | 46,0 | 9 | 55,0 | 10,3 |
| 40 | 62,0 | 58 | 46,0 | 9 | 58 | 10,8 |
| 42 | 65,5 | 61 | 51,0 | 9 | 62,0 | 12 |
| 43 | 65,5 | 61 | 51,0 | 9 | 62,0 | 12 |
| 45 | 68,0 | 63 | 51,0 | 9 | 64,0 | 11,6 |
| 48 | 70,5 | 66 | 51,0 | 9 | 68,4 | 11,6 |
| 50 | 74,0 | 70 | 50,5 | 9,5 | 69,3 | 11,6 |
| 53 | 78,5 | 73 | 59,0 | 11 | 72,3 | 12,3 |
| 55 | 81,0 | 75 | 59,0 | 11 | 75,4 | 13,3 |
| 58 | 85,5 | 78 | 59,0 | 11 | 78,4 | 13,3 |
| 60 | 85,5 | 80 | 59,0 | 11 | 80,4 | 13,3 |
| 65 | 93,5 | 85 | 69,0 | 11 | 85,4 | 13 |
| 68 | 96,5 | 90 | 68,7 | 11,3 | 91,5 | 13,7 |
| 70 | 99,5 | 92 | 68,7 | 11,3 | 92,0 | 13 |
| 75 | 107,0 | 97 | 68,7 | 11,3 | 99,0 | 14 |
| 80 | 112,0 | 105 | 78,0 | 12 | 104,0 | 15 |
| 85 | 120,0 | 110 | 76,0 | 14 | 109,0 | 14,8 |
| 90 | 127,0 | 115 | 76,0 | 14 | 114,0 | 14,8 |
| 95 | 132,0 | 120 | 76,0 | 14 | 120,3 | 15,8 |
| 100 | 137,0 | 125 | 76,0 | 14 | 123,3 | 15,8 |
