R-4701
13696_16__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 16, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_18__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 18, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_20__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 20, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_22__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 22, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_24__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 24, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_25__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 25, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_28__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 28, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_30__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 30, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_32__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 32, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_33__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 33, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_35__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 35, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_38__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 38, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_40__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 40, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_43__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 43, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_45__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 45, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_48__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 48, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_50__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 50, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_53__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 53, CAR/SIC/CAR/SIC, NBR, 304, Т1В
13696_55__CAR/SIC/CAR/SIC__NBR__304__Т1В
Ущільнення подвійне R-4701 55, CAR/SIC/CAR/SIC, NBR, 304, Т1В

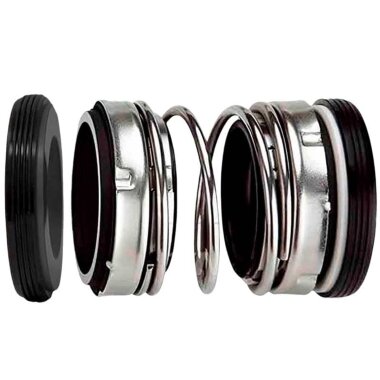

Механічне ущільнення R-4701
Температура: -20°~80°
Тиск: ≤0.3 МПа
Швидкість: ≤3000 об/хв
Матеріали
- Рухоме кільце: Carbon/SIC
- Нерухоме кільце: Carbon/SIC
- Сильфон: NBR / VITON.
- Пружина: SS304 / SS316.
- Металеві частини: SS304 / SS316.

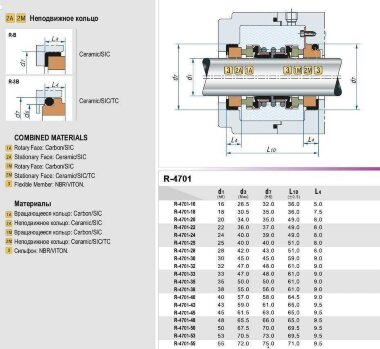

| d1 d6 | d3 Max | d7 H8 | L1D ±0.5 | L4 | |
| R-4701-16 | 16,00 | 26,50 | 32,00 | 36,00 | 5,00 |
| R-4701-18 | 18,00 | 30,50 | 35,00 | 36,00 | 7,50 |
| R-4701-20 | 20,00 | 34,00 | 35,00 | 49,00 | 8,00 |
| R-4701-22 | 22,00 | 36,00 | 37,00 | 49,00 | 8,00 |
| R-4701-24 | 24,00 | 40,00 | 39,00 | 49,00 | 8,00 |
| R-4701-25 | 25,00 | 40,00 | 40,00 | 51,00 | 8,00 |
| R-4701-28 | 28,00 | 42,00 | 43,00 | 51,00 | 8,00 |
| R-4701-30 | 30,00 | 45,00 | 45,00 | 59,00 | 9,00 |
| R-4701-32 | 32,00 | 47,00 | 48,00 | 61,00 | 9,00 |
| R-4701-33 | 33,00 | 47,00 | 48,00 | 61,00 | 9,00 |
| R-4701-35 | 35,00 | 50,00 | 50,00 | 61,00 | 9,00 |
| R-4701-38 | 38,00 | 55,00 | 56,00 | 61,00 | 9,00 |
| R-4701-40 | 40,00 | 57,00 | 58,00 | 64,50 | 9,00 |
| R-4701-43 | 43,00 | 59,00 | 61,00 | 65,00 | 9,50 |
| R-4701-45 | 45,00 | 61,50 | 63,00 | 65,00 | 9,50 |
| R-4701-48 | 48,00 | 65,50 | 66,00 | 65,00 | 9,50 |
| R-4701-50 | 50,00 | 67,50 | 70,00 | 69,50 | 9,50 |
| R-4701-53 | 53,00 | 70,50 | 73,00 | 69,50 | 9,50 |
| R-4701-55 | 55,00 | 72,00 | 75,00 | 71,00 | 9,50 |
