R-202/R-208

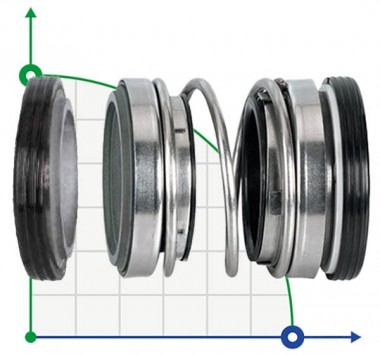

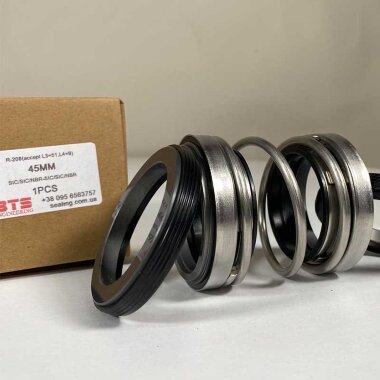

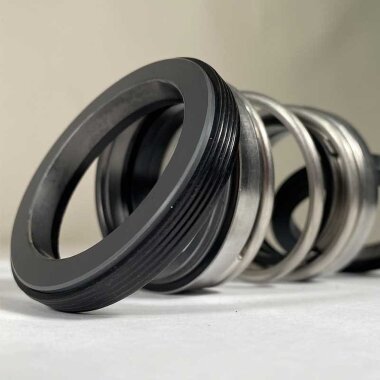

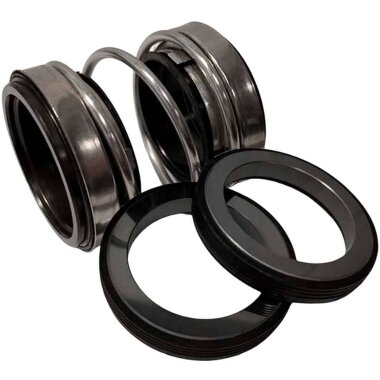

Механічне ущільнення R-202/R-208
Температура: -20°~80°
Тиск: ≤0.16 МПа
Швидкість: ≤15 м/сек
Матеріали
- Рухоме кільце: Carbon/SIC/TC
- Нерухоме кільце: Carbon / Ceramic / SIC / TC
- Сильфон: NBR / VITON
- Пружина: SS304 / SS316
- Металеві частини: SS304 / SS316
Двостороннє торцеве ущільнення R-202 / R-208. Застосовуються до насосів серії: Haigh, Hidrostal, Hilde, Inbeat, INOX, Inoxpa, Jabsco, Johnson, KSB, Lowara, Mouvex, Nissin, KSB, Lowara, Mouvex, Nissin і тд. Аналог торцевих ущільнень: Burgmann EA560D, John Crane 6, AESSEAL B04

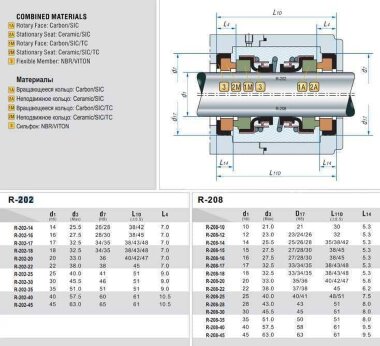

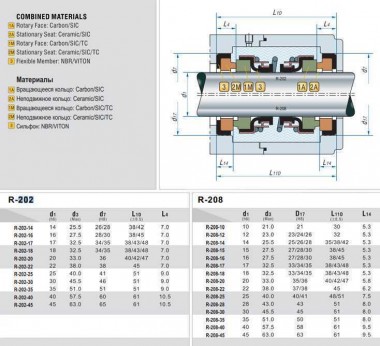

Механічне ущільнення R-202
| d1 (H6) | d3 (Max) | d7 (h8) | L10D (±0.5) | L4 |
| 14 | 25.5 | 26/28 | 38/42 | 7.0 |
| 16 | 27.5 | 28/30 | 38/45 | 7.0 |
| 17 | 32.5 | 34/35 | 38/43/48 | 7.0 |
| 18 | 32.5 | 34/35 | 38/43/48 | 7.0 |
| 20 | 33.0 | 36 | 40/42/47 | 7.0 |
| 22 | 38.0 | 38 | 45 | 7.0 |
| 25 | 40.0 | 41 | 51 | 9.0 |
| 30 | 45.5 | 46 | 51 | 9.0 |
| 35 | 51.0 | 51 | 51 | 9.0 |
| 40 | 57.5 | 60 | 61 | 10.5 |
| 45 | 63.0 | 65 | 61 | 10.5 |
Механічне ущільнення R-208
| d1 (H6) | d3 (Max) | d7 (h8) | L11D (±0.5) | L14 |
| 10 | 21.0 | 21 | 30 | 5.3 |
| 12 | 23.0 | 23/24/26 | 32 | 5.3 |
| 14 | 25.5 | 25/26/28 | 35/38/42 | 5.3 |
| 15 | 27.5 | 27/28/30 | 38/45 | 5.3 |
| 16 | 27.6 | 27/28/30 | 38/45 | 5.3 |
| 17 | 32.5 | 33/34/35 | 38/43/48 | 5.3 |
| 18 | 32.5 | 33/34/35 | 38/43/48 | 5.3 |
| 20 | 33.0 | 35/36 | 40/42/47 | 5.8 |
| 22 | 38.0 | 37/38 | 45 | 6.2 |
| 25 | 40.0 | 40/41 | 48/51 | 7.5 |
| 28 | 43.0 | 43 | 51 | 8.0 |
| 30 | 45.5 | 45 | 51 | 8.0 |
| 35 | 51.0 | 50 | 51 | 8.0 |
| 40 | 57.6 | 58 | 61 | 9.5 |
| 45 | 63.0 | 63 | 61 | 9.5 |
Сортування:
13664_16__SIC/SIC/SIC/SIC__VITON__304
Подвійне торцеве ущільнення R-208 16, SIC/SIC/SIC/SIC, VITON, 304
13664_15__SIC/SIC/SIC/SIC__VITON__304
Подвійне торцеве ущільнення R-208 15, SIC/SIC/SIC/SIC, VITON, 304
13664_14__SIC/SIC/SIC/SIC__VITON__304
Подвійне торцеве ущільнення R-208 14, SIC/SIC/SIC/SIC, VITON, 304
13664_20__SIC/SIC/SIC/SIC__VITON__304
Подвійне торцеве ущільнення R-208 20, SIC/SIC/SIC/SIC, VITON, 304
13664_30__SIC/SIC/SIC/SIC__VITON__304
Подвійне торцеве ущільнення R-208 30, SIC/SIC/SIC/SIC, VITON, 304
13664_40__CAR/SIC/CAR/SIC__EPDM__304
Подвійне торцеве ущільнення R-208 40, CAR/SIC/CAR/SIC, EPDM, 304
13664_25__CAR/SIC/SIC/SIC__NBR__304
Подвійне торцеве ущільнення R-208 25, CAR/SIC/SIC/SIC, NBR, 304
13664_35__SIC/SIC/SIC/SIC__VITON__304
Подвійне торцеве ущільнення R-208 35, SIC/SIC/SIC/SIC, VITON, 304
13664_15__SIC/SIC/SIC/SIC__NBR__304
Подвійне торцеве ущільнення R-208 15, SIC/SIC/SIC/SIC, NBR, 304
13664_40__SIC/SIC/SIC/SIC__VITON__304
Подвійне торцеве ущільнення R-208 40, SIC/SIC/SIC/SIC, VITON, 304
13664_18__SIC/SIC/SIC/SIC__VITON__304
Подвійне торцеве ущільнення R-208 18, SIC/SIC/SIC/SIC, VITON, 304
13664_22__SIC/SIC/SIC/SIC__VITON__304
Подвійне торцеве ущільнення R-208 22, SIC/SIC/SIC/SIC, VITON, 304
13664_30__CER/CAR/СER/CAR__EPDM__304
Подвійне торцеве ущільнення R-208 30, CER/CAR/СER/CAR, EPDM, 304
13664_35__CAR/SIC/CAR/SIC__EPDM__304
Подвійне торцеве ущільнення R-208 35, CAR/SIC/CAR/SIC, EPDM, 304
14482_14__SIC/SIC/SIC/SIC__VITON__304
Подвійне ущільнення валу R-202 14, SIC/SIC/SIC/SIC, VITON, 304
14482_16__CER/CAR/СER/CAR__EPDM__304
Подвійне ущільнення валу R-202 16, CER/CAR/СER/CAR, EPDM, 304
14482_16__SIC/SIC/SIC/SIC__VITON__304
Подвійне ущільнення валу R-202 16, SIC/SIC/SIC/SIC, VITON, 304
14482_17__SIC/SIC/SIC/SIC__VITON__304
Подвійне ущільнення валу R-202 17, SIC/SIC/SIC/SIC, VITON, 304
14482_18__SIC/SIC/SIC/SIC__VITON__304
Подвійне ущільнення валу R-202 18, SIC/SIC/SIC/SIC, VITON, 304
14482_20__SIC/SIC/SIC/SIC__VITON__304
Подвійне ущільнення валу R-202 20, SIC/SIC/SIC/SIC, VITON, 304
14482_22__SIC/SIC/SIC/SIC__VITON__304
Подвійне ущільнення валу R-202 22, SIC/SIC/SIC/SIC, VITON, 304
14482_25__SIC/SIC/SIC/SIC__VITON__304
Подвійне ущільнення валу R-202 25, SIC/SIC/SIC/SIC, VITON, 304
14482_30__SIC/SIC/SIC/SIC__VITON__304
Подвійне ущільнення валу R-202 30, SIC/SIC/SIC/SIC, VITON, 304
14482_35__SIC/SIC/SIC/SIC__VITON__304
Подвійне ущільнення валу R-202 35, SIC/SIC/SIC/SIC, VITON, 304
14482_40__SIC/SIC/SIC/SIC__VITON__304
Подвійне ущільнення валу R-202 40, SIC/SIC/SIC/SIC, VITON, 304
14482_45__SIC/SIC/SIC/SIC__VITON__304
Подвійне ущільнення валу R-202 45, SIC/SIC/SIC/SIC, VITON, 304
13664_10__SIC/SIC/SIC/SIC__VITON__304
Подвійне торцеве ущільнення R-208 10, SIC/SIC/SIC/SIC, VITON, 304
13664_12__SIC/SIC/SIC/SIC__VITON__304
Подвійне торцеве ущільнення R-208 12, SIC/SIC/SIC/SIC, VITON, 304
13664_14__CER/CAR/СER/CAR__NBR__304
Подвійне торцеве ущільнення R-208 14, CER/CAR/СER/CAR, NBR, 304
13664_15__CER/CAR/СER/CAR__EPDM__304
Подвійне торцеве ущільнення R-208 15, CER/CAR/СER/CAR, EPDM, 304
