Плани API
Плани API, представлені в даному розділі, розроблені відповідно до стандарту API 682, 3 редакція / API 610, 10 редакція. Це стандартні схеми промивних трубопроводів, які широко використовуються в промисловості. Можливе доопрацювання цих планів з урахуванням потреб замовників.
Опис
Внутрішня циркуляція рідини між сальниковою камерою і лінією нагнітання, через з'єднувальний канал
Призначення
Відведення тепла
Опис
Реалізується в "глухих" сальникових камерах без циркуляції промивної рідини.
Призначення
Відведення тепла
Опис
Промивка ущільнення від вихідного патрубка до ущільнювальної камері через діафрагму
Призначення
відведення тепла, зменшення випаровування
Опис
API плану 12 реалізується циркуляція продукту між лінією нагнітання і сальниковою камерою через фільтр грубої очистки
Призначення
відведення тепла, зменшення випаровування
Опис
Промивка ущільнення від вихідного патрубка до ущільнювальної камері через діафрагму
Призначення
Відведення тепла
Опис
Промивка ущільнення від вихідного патрубка до ущільнювальної камері через діафрагму і промивка ущільнення від ущільнювальної камери до вхідного патрубка через діафрагму
Призначення
Відведення тепла
Схема системи забезпечення працездатності одинарного ущільнення з подачею рідини в сальникову камеру з напору насоса.
ОДИНАРНІ ТОРЦЕВІ УЩІЛЬНЕННЯ
Р1 - тиск на всмоктуванні насоса
Р2 - тиск в сальниковій камері насоса
Р2 > Р1, P2 > Ратм
Поз. Опис
- Регулюючий вентиль
- Холодильник (встановлюється при температурі середовища більше 150 ... 200°С
- Торцеве ущільнення типу "УТ"
- Сальникова камера насоса
- Насос
- Імпелер
- Вимірювання температури на виході
Опис
Промивка ущільнення від вихідного патрубка до ущільнювальної камері через через теплообмінник і фільтр грубої очистки.
Призначення
Охолодження
Застосування
Перекачування продуктів з високою температурою
Схема системи забезпечення роботи одинарного ущільнення з імпелером, що створює циркуляцію рідини через сальникову камеру по автономному контуру.
ОДИНАРНІ ТОРЦЕВІ УЩІЛЬНЕННЯ
Р1 - тиск на всмоктуванні насоса
Р2 - тиск в сальниковій камері насоса
Р2 > Р1, P2 > Ратм
Поз. Опис
- Регулюючий вентиль
- Холодильник (встановлюється при температурі середовища більше 150 ... 200°С
- Торцеве ущільнення типу "УТ"
- Сальникова камера насоса
- Насос
- Імпелер
- Вимірювання температури на виході
Опис
Промивка ущільнення від вихідного патрубка до ущільнювальної камері через циклонний сепаратор
Призначення
Відведення тепла, видалення твердої фракції
Застосування
Перекачування забрудненого продукту
Схема системи забезпечення працездатності одинарного ущільнення з "захисною" рідиною, що подається ззовні.
ОДИНАРНІ ТОРЦЕВІ УЩІЛЬНЕННЯ
Р1 - тиск на всмоктуванні насоса
Р2 - тиск в сальниковій камері насоса
Р2 > Р1, P2 > Ратм
Поз. Опис
- Регулюючий вентиль
- Холодильник (встановлюється при температурі середовища більше 150 ... 200°С
- Торцеве ущільнення типу "УТ"
- Сальникова камера насоса
- Насос
- Імпелер
- Вимірювання температури на виході
Опис
Промивка ущільнення від вихідного патрубка до ущільнювальної камері через циклонний сепаратор і теплообмінник
Призначення
Охолодження і видалення твердої фракції
Застосування
Перекачування продуктів з високою температурою, що містять тверді частинки
Опис
За API планом 51 реалізується подача бар'єрної охолоджуючої рідини в ущільнення від зовнішнього бачка без вимушеної циркуляції.
Призначення
Дублююче захисне торцеве ущільнення
Застосування
Рідини з високим тиском насичених парів

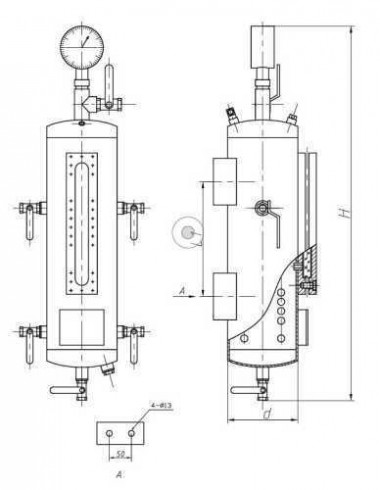

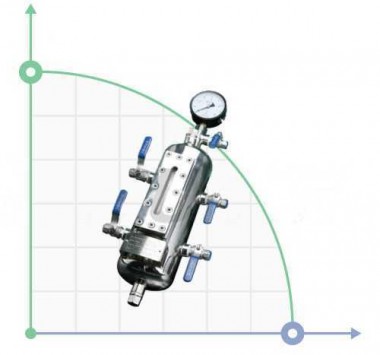

Схема системи забезпечення працездатності ущільнення типу "тандем" з бачком
ДЛЯ ПОДВІЙНИХ УЩІЛЬНЕНЬ ТИПУ " ТАНДЕМ»
Створення надлишкового тиску в бачку після його заповнення не потрібно.
При тиску в сальникової камері насоса менше розрахункового тиску бачка (4мпа), установка запобіжного клапана на трубопроводах бачка не потрібно.
Торцеві ущільнення типу "тандем" можуть використовуватися як з холодильником при температурі робочого середовища насоса до 400 °С, так і без нього при температурі робочого середовища до 150 °С.
Тохл л = 5...30 °С
Gохл = 0,2…1,5 м3/год
| Поз. Опис | Поз. Опис |
| 1 Редуктор газовий | 6 дросель |
| 2 Бачок під тиском | 7 регулюючий вентиль |
| 3 Система охолодження бачка | P Вимірювання тиску |
| 4 торцеве ущільнення | T вимірювання температури |
| 5 Холодильник ущільнення | H вимірювання рівня |
Схеми систем забезпечення роботи подвійних торцевих ущільнень і типу "тандем"
ДЛЯ ПОДВІЙНИХ УЩІЛЬНЕНЬ
Схема системи забезпечення працездатності подвійного ущільнення з бачком. Система працює при постійній підтримці тиску затворної рідини (тиску в бачку) в межах:
Рзатв = Рнас + (0,1…0,3) МПа
Gохл = 0,2…1,5 м3/г
При температурах робочого середовища насоса до 150°С можна використовувати дану систему без холодильника, при температурах середовища 150...400°С- з холодильником.
| Поз. Опис | Поз. Опис |
| 1 Редуктор газовий | 6 дросель |
| 2 Бачок під тиском | 7 регулюючий вентиль |
| 3 Система охолодження бачка | P Вимірювання тиску |
| 4 торцеве ущільнення | T вимірювання температури |
| 5 Холодильник ущільнення | H вимірювання рівня |
Для обслуговування ущільнень групи насосів, що виконують однотипну задачу і близько розташованих один до одного, можливе використання схеми системи, наведеної нижче.
Рзатв = Рнас+(0,1…0,3) МПа
Р > Р1 - при підживленні газом
Р < Р1 - при знятті тиску газу
| Поз. Опис |
| 1 трубопровід охолоджуючої рідини |
| 2 трубопровід затворної рідини |
| 3 трубопровід газу (азот, повітря та ін.) |
| P Вимірювання тиску |
| H вимірювання рівня |
Опис
Циркуляція затворної рідини під підвищеним тиском від мембранного акумулятора через резервуар
Призначення
Захист від потрапляння продукту, що перекачується в навколишнє середовище
Застосування
Небезпечні рідини при високому тиску

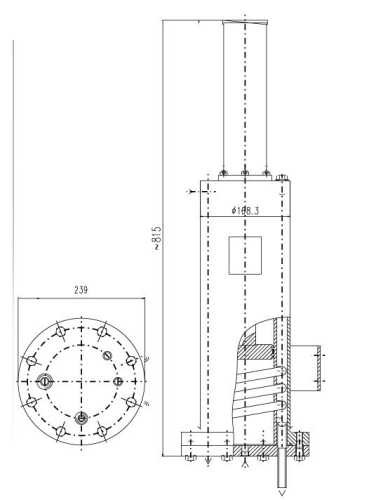

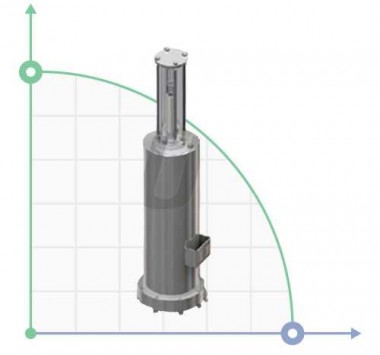

Опис
Циркуляція затворної рідини під підвищеним тиском від поршневого акумулятора через резервуар
Призначення
Захист від потрапляння продукту, що перекачується в навколишнє середовище
Застосування
Небезпечні рідини, система динамічного контролю тиску
Схеми систем забезпечення роботи подвійних торцевих ущільнень і типу "тандем"
ДЛЯ ПОДВІЙНИХ УЩІЛЬНЕНЬ
Найбільш часто вживаної є схема системи з подачею затворної рідини з окремого трубопроводу з надлишковим тиск м через ущільнення напротік.
Рзатв = Рнас + (0,1…0,3) МПа
Твх = 5…30°С, Твых Ј 40°С
G = 0,2…1,0 м3/г
При температурах робочого середовища насоса до 150°С застосовуються ущільнення без холодильника, при температурах перекачується середовища 150...400°С-з холодильником.
| Поз. Опис | Поз. Опис |
| 1 Редуктор газовий | 6 дросель |
| 2 Бачок під тиском | 7 регулюючий вентиль |
| 3 Система охолодження бачка | P Вимірювання тиску |
| 4 торцеве ущільнення | T вимірювання температури |
| 5 Холодильник ущільнення | H вимірювання рівня |
Схема системи забезпечення працездатності подвійного ущільнення з подачею рідини з напору насоса і технологічного трубопроводу
Для конденсатних насосів, де не виключена робота торцевих ущільнень всуху, гарантована подача затворної рідини може бути здійснена за наведеною схемою.
Рзатв = Рнас + (0,1…0,3) МПа
Тзатвзатв >= 0,2 м куб/год
При температурах робочого середовища насоса до 150°С застосовуються ущільнення без холодильника, при температурах перекачується середовища 150...400°С-з холодильником.
| Поз. Опис | Поз. Опис |
| 1 Торцеве ущільнення | P Вимірювання тиску |
| 2 Дросель | T вимірювання температури |
| 3 Зворотний клапан | G Вимірювання витрати |
Опис
У плані API 61 всі канали подачі рідини в ущільнення заглушені для подальшого використання з планами API 62 і API 65.
Призначення
Запобігання осадженню твердої фракції
Застосування
Перекачування гарячих вуглеводнів, лугів

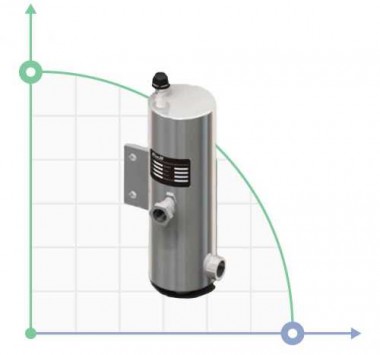

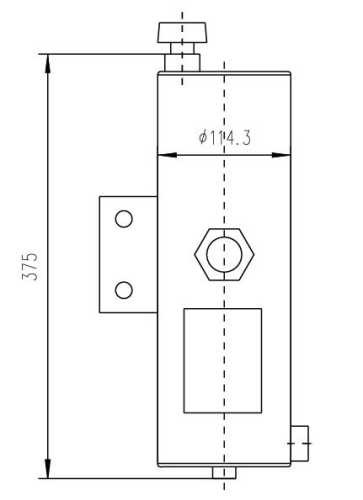

Опис
Впорскування зовнішньої рідини, яка буде використовуватися для миттєвого охолодження та промивки/очищення. Пристрій охолодження змащує контактні поверхні ущільнення парою або водою з боку повітря. Під час промивки/очищення відбувається також змащення.
Мета
Щоб гарантувати змащення ущільнень, зменшуючи утворення частинок між контактними поверхнями через карбонізацію, окислення або кристалізацію.
Застосування
Горизонтальні або вертикальні насоси.
Схема з одним ущільненням. Рідини, які кристалізуються при контакті з атмосферою або утворюють тверді відкладення, які блокують або прилипають до поверхонь ущільнень.
Опис
API план 65 дозволяє визначити обсяг витоків через торцеве ущільнення. У разі пробивання пари тертя зовнішній бачок обв'язки оснащений сигналізатором верхнього рівня, який спрацює відразу як тільки рівень рідини в бачку збільшиться.
Призначення
Для випадків, коли перекачується продукт може конденсуватися з атмосферної сторони;
Опис
У плані API 71 всі канали подачі рідини в ущільнення заглушені для подальшого використання з затворним газом.
Призначення
Для подальшого застосування планів API 72, API 75 і API 76;
Опис
Система подачі буферного газу під атмосферним тиском
Призначення
Дублююче захисне торцеве ущільнення
Призначення
Перекачування вуглеводневих систем, зазвичай застосовується разом зі схемою Plan 75 або Plan 76
Опис
Система подачі затворного газу під підвищеним тиском
Призначення
Захист від потрапляння продукту, що перекачується в навколишнє середовище
Призначення
Небезпечні рідини
Опис
Скидання в колектор рідини і систему утилізації газу
Призначення
Збір витоків
Призначення
Витік конденсату
Опис
Відведення в систему утилізації газу
Призначення
Збір витоків
Призначення
Витік газів, які не конденсуються.
