R-H7N

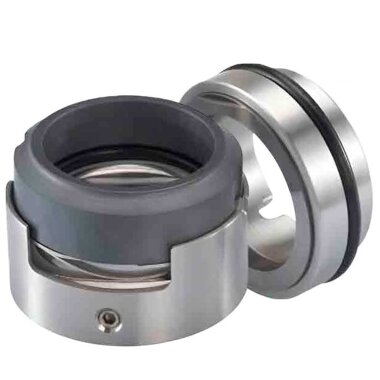

Uszczelnienie mechaniczne R-H7N
Temperatura: -50°~220°
Ciśnienie: ≤2.5 MPa
Prędkość: ≤20 m/sec
Materiał
- Obrotowy pierścień: SiC / TC / Carbon
- Stały Pierścień: SiC / TC / Carbon
- Mieszek: VITON/ FEP
- Sprężyna: SS304 / SS316
- Części metalowe: SS304 / SS316
Uszczelnienie mechaniczne R-H7N jest pojedyncze, rozładowane, o dowolnym kierunku obrotu. Analogi: AESSEAL W07DMBU/ W07dmbu, Burgmann H7N. Możliwe są kombinacje przeciw-pierścienia z chłodzeniem (G115), z blokiem wielopręgowym w tulei ochronnej (H 75), z ciągłym ruchomym pierścieniem z grafitu węglowego (do stosowania w środowisku lotnych węgli, H 75 VN), ze sprężyną cylindryczną (H76), ze zintegrowanym wirnikiem (H75F).
Uszczelnienie mechaniczne pompy Wilo, DO,KM,X,A,АХП,ACH, Calpeda, DAB,Ebara, Grundfos, pompy KSB, Allweiler, SALMSON, ACD Cryo, Flygt, IMP Pumps, LOWARA, PENTAX, Foras, Fristam, dla pompy SPERONI, ZENIT, Inoxpa, JL, Johnson pump, KOLMEKS, Pedrollo, SAER, Vulcan, WQ, WQK, dla pompy Тисһепһадеп, ALFA LAVAL, Donjoy, Mission Magnum.

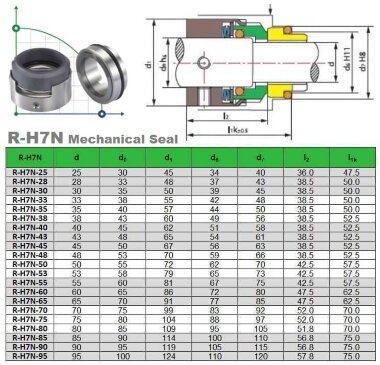

| d | d0 | d1 | d6 | d7 | l2 | l2k | |
| R-H7N-25 | 25 | 30 | 45 | 34 | 40 | 36.0 | 47.5 |
| R-H7N-28 | 28 | 33 | 48 | 37 | 43 | 38.5 | 50.0 |
| R-H7N-30 | 30 | 35 | 50 | 39 | 45 | 38.5 | 50.0 |
| R-H7N-33 | 33 | 38 | 55 | 42 | 50 | 38.5 | 50.0 |
| R-H7N-35 | 35 | 40 | 57 | 44 | 50 | 38.5 | 50.0 |
| R-H7N-38 | 38 | 43 | 60 | 49 | 56 | 38.5 | 52.5 |
| R-H7N-40 | 40 | 45 | 62 | 51 | 58 | 38.5 | 52.5 |
| R-H7N-43 | 43 | 48 | 65 | 54 | 61 | 38.5 | 52.5 |
| R-H7N-45 | 45 | 50 | 67 | 56 | 63 | 38.5 | 52.5 |
| R-H7N-48 | 48 | 53 | 70 | 59 | 66 | 38.5 | 52.5 |
| R-H7N-50 | 50 | 55 | 72 | 62 | 70 | 42.5 | 57.5 |
| R-H7N-53 | 53 | 58 | 79 | 65 | 73 | 42.5 | 57.5 |
| R-H7N-55 | 55 | 60 | 81 | 67 | 75 | 42.5 | 57.5 |
| R-H7N-60 | 60 | 65 | 86 | 72 | 80 | 47.5 | 62.5 |
| R-H7N-65 | 65 | 70 | 91 | 77 | 85 | 47.5 | 62.5 |
| R-H7N-70 | 70 | 75 | 99 | 83 | 92 | 52.0 | 70.0 |
| R-H7N-75 | 75 | 80 | 104 | 88 | 97 | 52.0 | 70.0 |
| R-H7N-80 | 80 | 85 | 109 | 95 | 105 | 51.8 | 70.0 |
| R-H7N-85 | 85 | 90 | 114 | 100 | 110 | 56.8 | 75.0 |
| R-H7N-90 | 90 | 95 | 119 | 105 | 115 | 56.8 | 75.0 |
| R-H7N-95 | 95 | 100 | 124 | 110 | 120 | 57.8 | 75.0 |
