R-21UK
Garniture mécanique R-21UK
Température: -20 ~ 145 °C
Pression: ≤1.5 MPa
Vitesse: ≤13m/s
Matériaux
- Anneau tournant: Carbone/SIC/TC
- Anneau fixe: Céramique/SIC/TC
- Soufflets: NBR / EPDM / VITON.
- Ressort: SS304 / SS316.
- Pièces métalliques: SS304 / SS316.
Garniture mécanique R-21UK. Applicable aux pompes des séries Haigh, Hidrostal, Hilde, Inbeat, INOX, etc. Garniture mécanique équivalente: garniture Burgmann MG920/D1-G50. Grue 21 (N SEAT) joint. Joint Flowserve 200, joint Latty T200, joint Roten RB02, joint Roten 21, joint court Sealol 43 CE, joint Sterling 212, joint Vulcan 20.
Garniture mécanique R-21UK
| d1 | d3 | d7 | L3 | L4 |
| 10 | 20.50 | 24.60 | 25.40 | 8,74 |
| 12 | 22.50 | 27,79 | 25.40 | 8,74 |
| 14 | 26.50 | 30,95 | 25.40 | |
| 16 | 26.50 | 30,95 | 25.40 | 10.32 |
| 18 | 34.00 | 34.15 | 25.40 | 10.32 |
| 20 | 36.00 | 35,70 | 25.40 | 10.32 |
| 22 | 36.00 | 37.30 | 25.40 | 10.32 |
| 24 | 40.00 | 40,50 | 25.40 | 10.32 |
| 25 | 40.00 | 40,50 | 25.40 | 10.32 |
| 28 | 42.00 | 47,63 | 33.34 | 11,99 |
| 30 | 45,00 | 50,80 | 33.34 | 11,99 |
| 32 | 47.00 | 50,80 | 33.34 | 11,99 |
| 33 | 50,00 | 53,98 | 33.34 | 11,99 |
| 35 | 50,00 | 53,98 | 33.34 | 11,99 |
| 38 | 55,00 | 57.15 | 33.34 | 11,99 |
| 40 | 57,00 | 60,35 | 33.34 | 11,99 |
| 42 | 59.00 | 63,50 | 40.48 | 11,99 |
| 43 | 59.00 | 63,50 | 40.48 | 11,99 |
| 45 | 65,50 | 63,50 | 40.48 | 11,99 |
| 48 | 67,50 | 66,70 | 40.48 | 11,99 |
| 50 | 67,50 | 69,85 | 40.48 | 11,99 |
| 53 | 72,00 | 73.05 | 41.00 | 13.50 |
| 55 | 78,50 | 76,20 | 41.00 | 13.50 |
| 58 | 80,00 | 79,40 | 41.00 | 13.50 |
| 60 | 80,00 | 79,40 | 41.00 | 13.50 |
| 63 | 83,00 | 82,55 | 41.00 | 13.50 |
| 65 | 88,00 | 92.10 | 49.00 | 15,90 |
| 70 | 90,00 | 95,25 | 49.00 | 15,90 |
| 73 | 94,00 | 98,45 | 49.00 | 15,90 |
| 75 | 99,00 | 101,65 | 49.00 | 15,90 |
Garniture mécanique R-21UK (pouces)
| d1 | d3 | d7 | L3 | L4 | |
| 0,375 | 9.53 | 20.50 | 24.60 | 25.40 | 8,74 |
| 0,500 | 12.70 | 22.50 | 27,79 | 25.40 | 8,74 |
| 0,625 | 15.87 | 26.50 | 30,95 | 25.40 | 10.32 |
| 0,750 | 19.05 | 34.00 | 34.15 | 25.40 | 10.32 |
| 0,875 | 22.23 | 36.00 | 37.30 | 25.40 | 10.32 |
| 1.000 | 25.40 | 40.00 | 40,50 | 25.40 | 10.32 |
| 1.125 | 28.58 | 42.00 | 47,63 | 33.34 | 11,99 |
| 1.250 | 31,75 | 47.00 | 50,80 | 33.34 | 11,99 |
| 1.375 | 34,93 | 50,00 | 53,98 | 33.34 | 11,99 |
| 1.500 | 38.10 | 55,00 | 57.15 | 33.34 | 11,99 |
| 1.625 | 41.28 | 57,00 | 60,35 | 33.34 | 11,99 |
| 1.750 | 44.45 | 61,50 | 63,50 | 40.48 | 11,99 |
| 1.875 | 47,63 | 65,50 | 66,70 | 40.48 | 11,99 |
| 2.000 | 50,80 | 67,50 | 69,85 | 40.48 | 11,99 |
| 2.125 | 53,98 | 72,00 | 73.05 | 41.00 | 13.50 |
| 2.250 | 57.15 | 78,50 | 76,20 | 41.00 | 13.50 |
| 2.375 | 60.33 | 80,00 | 79,40 | 41.00 | 13.50 |
| 2.500 | 63,50 | 83,00 | 82,55 | 41.00 | 13.50 |
| 2.625 | 66,68 | 88,00 | 92.10 | 49.00 | 15,90 |
| 2.750 | 69,85 | 90,00 | 95,25 | 49.00 | 15,90 |
| 2.875 | 73.03 | 94,00 | 98,45 | 49.00 | 15,90 |
| 3.000 | 76,20 | 99,00 | 101,65 | 49.00 | 15,90 |
Sort by:
-4%
13687_25__CAR/SIC__EPDM__304__N
Joint d'extrémité d'arbre R-21UK 25, CAR/SIC, EPDM, 304, N
-4%
13687_1.7/16__SIC/SIC__VITON__304__N
Joint d'extrémité d'arbre R-21UK 1.7/16, SIC/SIC, VITON, 304, N
-6%
13687_1__CЕR/CAR__EPDM__304__N
Joint d'extrémité d'arbre R-21UK 1, CЕR/CAR, EPDM, 304, N
-5%
13687_1.1/2__CЕR/CAR__EPDM__304__N
Joint d'extrémité d'arbre R-21UK 1.1/2, CЕR/CAR, EPDM, 304, N
-5%
13687_1.1/4__CЕR/CAR__EPDM__304__N
Joint d'extrémité d'arbre R-21UK 1.1/4, CЕR/CAR, EPDM, 304, N
-5%
13687_1.1/8__CЕR/CAR__EPDM__304__N
Joint d'extrémité d'arbre R-21UK 1.1/8, CЕR/CAR, EPDM, 304, N
-5%
13687_1.3/4__CЕR/CAR__EPDM__304__N
Joint d'extrémité d'arbre R-21UK 1.3/4, CЕR/CAR, EPDM, 304, N
-6%
13687_1.3/8__CЕR/CAR__EPDM__304__N
Joint d'extrémité d'arbre R-21UK 1.3/8, CЕR/CAR, EPDM, 304, N
-4%
13687_1.5/8__CЕR/CAR__EPDM__304__N
Joint d'extrémité d'arbre R-21UK 1.5/8, CЕR/CAR, EPDM, 304, N
-5%
13687_1.7/8__CЕR/CAR__EPDM__304__N
Joint d'extrémité d'arbre R-21UK 1.7/8, CЕR/CAR, EPDM, 304, N
-4%
13687_1/2__CЕR/CAR__EPDM__304__N
Joint d'extrémité d'arbre R-21UK 1/2, CЕR/CAR, EPDM, 304, N
-5%
13687_10__CЕR/CAR__EPDM__304__N
Joint d'extrémité d'arbre R-21UK 10, CЕR/CAR, EPDM, 304, N
-4%
13687_12__CЕR/CAR__EPDM__304__N
Joint d'extrémité d'arbre R-21UK 12, CЕR/CAR, EPDM, 304, N
-3%
13687_14__CЕR/CAR__EPDM__304__N

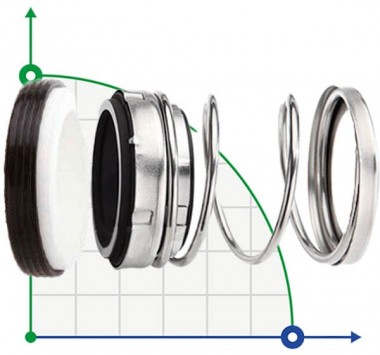

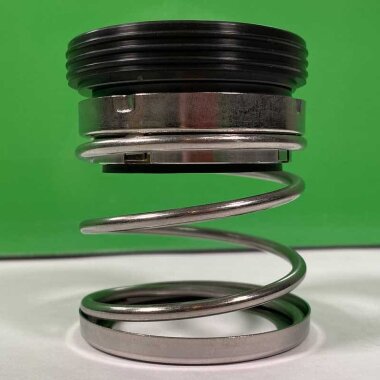

Joint d'extrémité d'arbre R-21UK 14, CЕR/CAR, EPDM, 304, N
-3%
13687_16__CЕR/CAR__EPDM__304__N

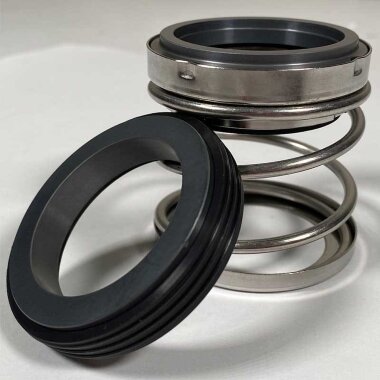

Joint d'extrémité d'arbre R-21UK 16, CЕR/CAR, EPDM, 304, N
