R-BT-FN

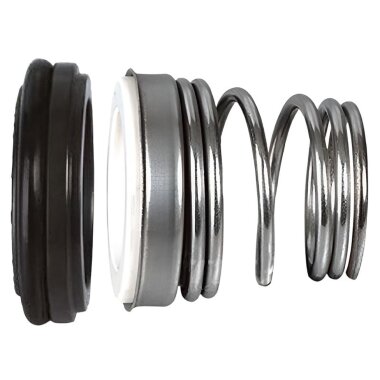

Garniture mécanique R-BT-FN
Température: -20 ~ 180 °C
Pression: ≤1.4 MPa
Vitesse: ≤15 m/s
Matériaux
- Anneau tournant: Céramique/SIC/TC
- Anneau stationnaire: Carbone/SIC/TC
- Soufflets: NBR / EPDM / VITON
- Ressort: SS304 / SS316
- Pièces métalliques: SS304 / SS316
Garniture mécanique simple R-BT-FN. Convient aux pompes: Lowara (CEA120), Calpeda (NM, MXH, MPC, GXC/GXV), Ebara (CDX, 2CDX, CDXM), Pedrolo (F) et bien d'autres. Analogue de joint mécanique: Burgmann BTFN, Roten 3, Vulcan 13. DIMER TCO.15-7, Lidering М112К.FR.

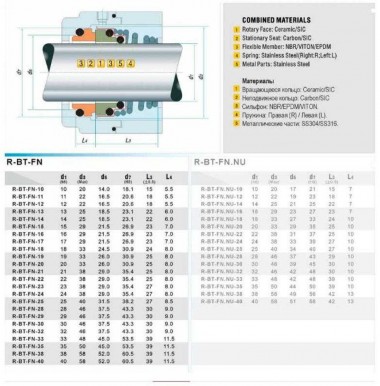

| d1 (H6) | d3 (maximum) | d6(h8) | d7 (±0,5) | L3 | L4(h8) |
| 10 | 20,0 | 14.0 | 18.1 | 15,0 | 5.5 |
| 11 | 22,0 | 16.5 | 20.6 | 18.0 | 5.5 |
| 12 | 22,0 | 16.5 | 20.6 | 18.0 | 5.5 |
| 13 | 25,0 | 18.5 | 23.1 | 22,0 | 6.0 |
| 14 | 25,0 | 18.5 | 23.1 | 22,0 | 6.0 |
| 15 | 29,0 | 21,5 | 26,9 | 23,0 | 7.0 |
| 16 | 29,0 | 21,5 | 26,9 | 23,0 | 7.0 |
| 17 | 29,0 | 21,5 | 26,9 | 23,0 | 7.0 |
| 18 | 33,0 | 24,5 | 30,9 | 24.0 | 8.0 |
| 19 | 33,0 | 26,0 | 30,9 | 25,0 | 8.0 |
| 20 | 33,0 | 26,0 | 30,9 | 25,0 | 8.0 |
| 21 | 38,0 | 29,0 | 35.4 | 25,0 | 8.0 |
| 22 | 38,0 | 29,0 | 35.4 | 25,0 | 8.0 |
| 23 | 38,0 | 29,0 | 35.4 | 27,0 | 8.0 |
| 24 | 38,0 | 29,0 | 35.4 | 27,0 | 8.0 |
| 25 | 40,0 | 31,5 | 38.2 | 27,0 | 8.5 |
| 28 | 46,0 | 37,5 | 43.3 | 30,0 | 9.0 |
| 29 | 46,0 | 37,5 | 43.3 | 30,0 | 9.0 |
| 30 | 46,0 | 37,5 | 43.3 | 30,0 | 9.0 |
| 32 | 46,0 | 37,5 | 43.3 | 30,0 | 9.0 |
| 33 | 48,0 | 45,0 | 53,5 | 39,0 | 11.5 |
| 35 | 50,0 | 45,0 | 53,5 | 39,0 | 11.5 |
| 38 | 58,0 | 52,0 | 60,5 | 39,0 | 11.5 |
| 40 | 58,0 | 52,0 | 60,5 | 39,0 | 11.5 |
